破风无声 揭秘长安UNI-T如何降低风噪

收藏 (0条) 纠错 向编辑提问

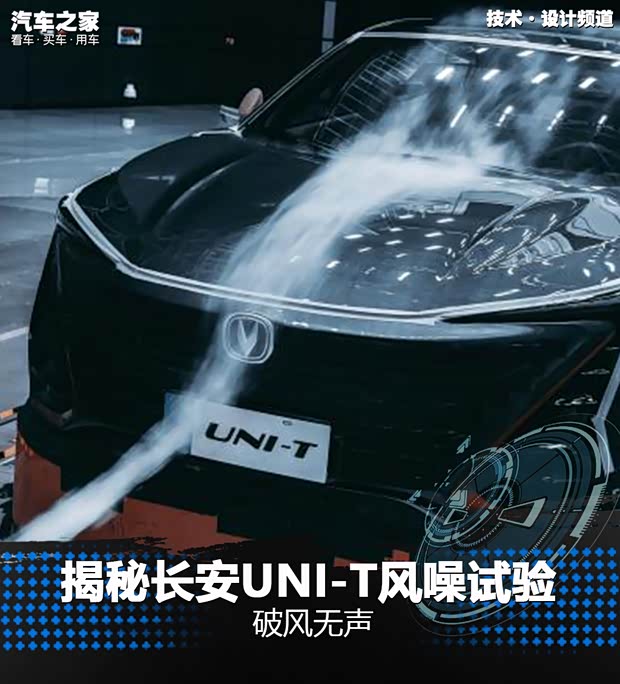

  [汽车之家 新鲜技术解读]  我们在驾驶汽车的过程中,常常会听到各种各样让我们不愉快的声音,比如发动机噪音、路噪、胎噪。当我们的车速越来越高的时候,有一种声音就凸显出来了,那就是风噪。近日,长安汽车又用一场在风洞实验室中的直播来展示了他们的UNI-T是如何“破风无声”降低风噪的。

汽车之家

什么是风噪?

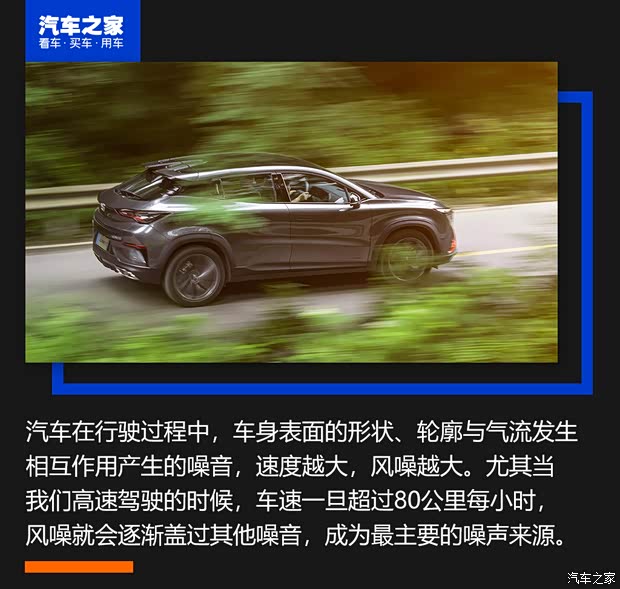

  汽车风噪对于我们每个人来说都不难理解,只要是涉及到与空气发生高速的相对运动,大到飞机、高铁,小到我们家里用的空调、电风扇,都避不开风噪的问题。

汽车之家

  想要削弱风噪可不是一件容易的事,风噪直接产生在车身表面,没有办法进行声学封装(很难用吸音/隔音材料消除),尤其是近几年,随着电动车等新能源汽车的普及,传统发动机逐步被电机、混合动力取代,这些新的动力总成拥有更好的静音效果,导致风噪的问题越来越凸显。

  风噪不仅频带宽,强度还高,很容易让乘客感到烦躁、疲倦,长时间受风噪影响,还会危及行车安全。

如何研究风噪的问题?

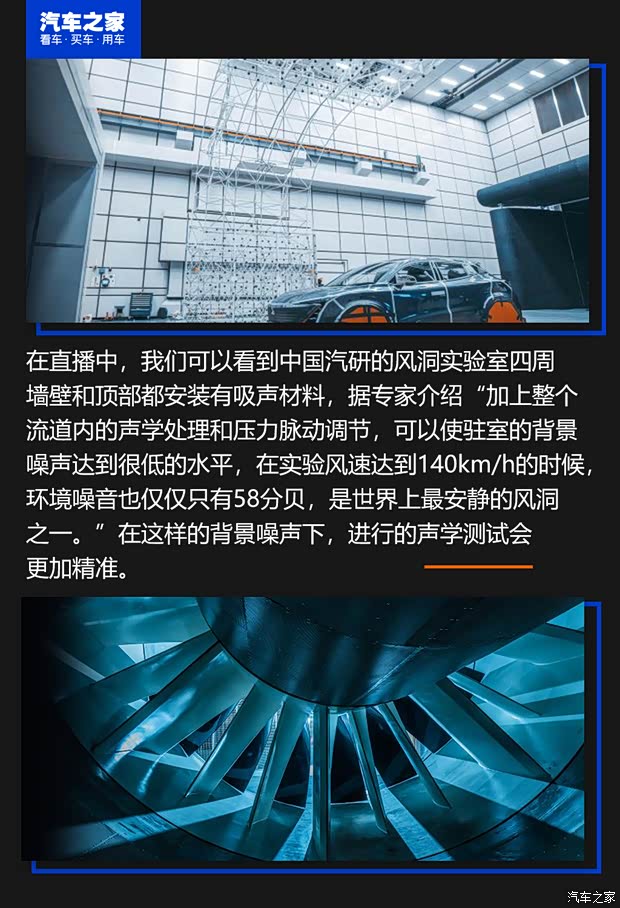

  要想全面、系统的研究风噪问题,就需要借助于风洞来进行实验测试,因为风洞可以满足研究的两个必要条件:一是有流场稳定,风速精确可控的风源;二是能够排除其他噪音的干扰。

汽车之家

汽车之家

  这套麦克风阵列的测试结果,最终是以图像的形式直观显示出来,结合扫描的车辆模型数据,工程师就可以得到噪声源在车身表面的3D分布。

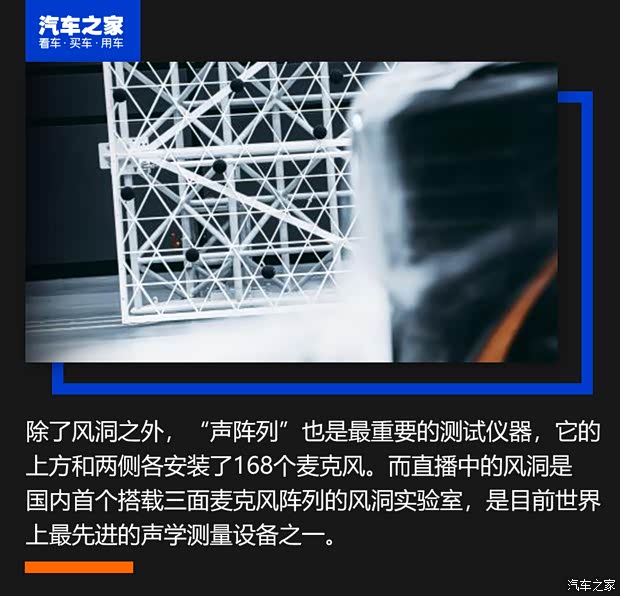

  除了声阵列,在直播中我们还可以看到有几个人头模型和像球形一样的装置,这几套设备分别是人工头、球形阵列和表面麦克风。

汽车之家

  球形阵列在测试中会放置在驾驶舱内部,帮助工程师找出车内的声源分布以及噪声泄露的位置。表面麦克风可以粘贴在车身表面,测量车身表面的压力脉动。这三个设备都是为了辅助工程师在风噪实验中得到最全面的数据,找出问题点并加以改善。

如何优化汽车风噪?

  汽车风噪的优化是个庞大的系统工程,主要是从声源控制和声学包装两个方面来入手。因为风噪直接产生于汽车表面,所以首先需要从风噪产生的源头——也就是造型设计来进行控制,风噪跟造型设计强相关,因此在产品开发的早期阶段,设计团队就与工程团队一起,从细节入手,对设计不断打磨。

汽车之家

  而在后期开发过程中,就会更多关注密封系统设计和隔声吸声材料的运用,来进一步提升车辆的NVH性能。

  在设计之初,工程师一般会通过CAE仿真来分析不同造型方案空气动力学的好坏,从而发现问题改进设计。同时,也可以通过油泥模型的实际测试,来做进一步调整。在直播中,工程师举了两个例子,来说明造型对于风噪的影响是非常大的,一个是后视镜,另一个是后尾翼。

汽车之家

  虽然0.3dB从数字上看差距好像并不是非常明显,但是后视镜仅仅一个部位的优化,工程师在UNI-T上还进行了无数的细节优化,正是这一个个的微小提升,积少成多,最终就会产生质变。

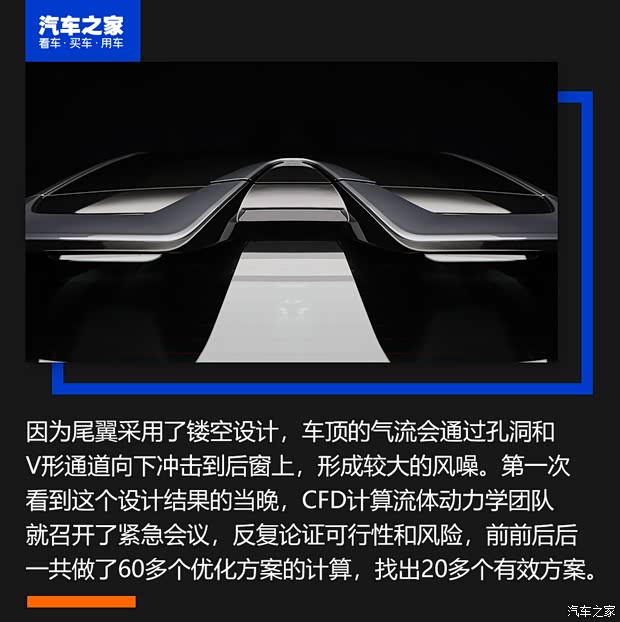

  尾翼作为UNI-T的标志性设计之一,让整车带有了一丝科幻的味道,不仅惊艳了工程师团队,也深受广大网友们的喜爱,但这样的设计创新越大,挑战也越大。

汽车之家

  前文提到单面声阵列有168个麦克风,而测试时会使用三面阵列,一共会采集504个通道的声音信号,数据量非常庞大,仅仅是UNI-T尾翼的整个优化过程,数据计算量就超过100万CPU小时,如果换作市面上最新一代电脑处理器来进行计算,需要不停运算12年时间。

  为此,设计团队调用了4000核高性能计算服务器,运算能力占到了整个长安计算集群的四分之一,才把整个计算周期压缩到了20天。

汽车之家

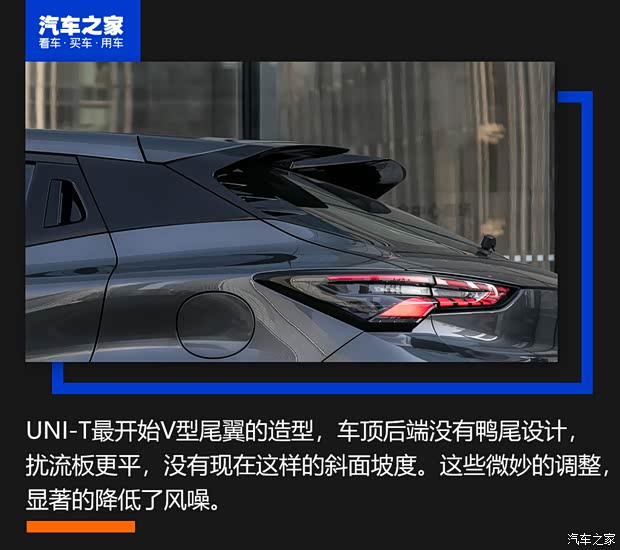

  经过分析和优化,UNI-T在车顶后端加入了鸭尾设计,扰流板增加了斜面坡度。虽然同样是镂空造型,但气流在通过车顶后部时,鸭尾将气流上扬,后部的尾翼也形成一个斜面来更好的引导气流,气流向下拍击后窗的趋势得到了缓解,风噪自然也就降低了。

写在最后:

  风噪,看不到、摸不着,但却是影响行车品质的重要因素,而为了降低一点点风噪,需要投入大量的人力和物力,通过直播的画面和工程师讲述试验中的故事,我们可以看到,车身上每一个细节的背后都是无数工程师辛勤汗水的结晶。(编辑/汽车之家 郭枫)
