[汽车之家 技术·设计] 从文德恩到哈肯贝格，皮耶西还是更信任让一个技术出身的工程师来带领奥迪品牌，要不是柴油门事件，奥迪在研发投入这件事上根本不会理睬一个财务出身的CEO怎么看。至于电动化和数字化，在悬架优化和动力匹配面前更是很难被拿上台面，但现在我们知道那是眼下被大家公认的未来，不过，很早的时候，当这些在奥迪内部被提出来时，那些干了一辈子工程的决策者选择视而不见，现在好了，伴随着来自市场的挑战，奥迪的重心在发生着微妙的变化，如果不是这样，他们也不可能用这些内容做了今年全球范围内的科技日，往年，这可是产品的炫技时间。
不过有意思的是，就算是以数字化为核心来展示研发成果，德国人还是透露出了那股工程文化特有的耿直劲，凡是都要和品质、验证挂钩，在他们眼里，为客户提供好的产品体验之前，一定要确保拿出的产品是一辆好车，这与部分美国汽车公司或者国内的新造车公司有着截然不同的品牌理念。
这次被推出来的并不是带有前瞻性的研发部门，而是在奥迪公司质保部旗下所涉及的工作进行展示，例如如何高效的确保整车开发及制造工艺？如何提高故障的诊断效率？如何提升新技术的耐用性及验证方法等等。除了在工厂进行推广的工作方法外，有些新成果未来还将向奥迪4S店进行推广。
● 半导体技术才是灯厂的根基
半导体被认知的程度远不及LED，但实际上，可以把LED灯简单的理解为通电发光的半导体，对于车灯而言，LED在大灯范畴的应用已成为趋势，无论是光源的控制技术还是由此为造型设计带来的更大空间，马瑞利都为奥迪设计师提供了最大程度的支持，可以说，奥迪的灯具设计师有着其他厂商无可比拟的自由度。
马瑞利是奥迪车灯的供应商，但在它的上游同样需要供应链的支持，其中，半导体就是最基础的零件，英飞凌、博世不仅为奥迪，这两家公司在整个汽车产业链的半导体供应和研发方面都有着重要的地位，在第五代奥迪A8车型中，你就能很直观的看到半导体技术魅力的所在。

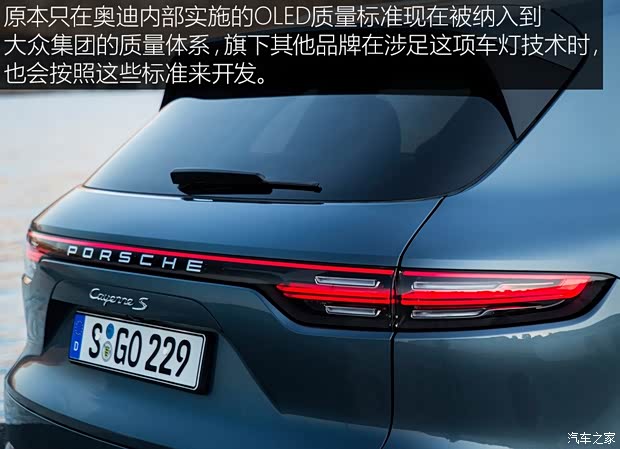

奥迪A8的尾灯从设计的角度来说选择了向趋势无限接近，这样的趋势实际上更像是流行的一种轮回，上世纪80年代曾经短暂出现的概念因技术和成本的问题没能将其延续下来，现在依靠OLED（你可以把它理解为材料上的不同）技术，大众集团旗下品牌开始有选择的使用贯穿式尾灯的设计，为了复现这个曾经的遗憾，奥迪工程师建立的OLED质量检测标准在大众集团内部得到推广，这样，包括保时捷在内的品牌都能够以此为依据把控自己的车灯品质。
● 经改造的OLED尾灯
说到OLED的应用，现在最为广泛的要数智能手环，他们的触控显示屏就是OLED类型，由于所采用的半导体耐用性一般，有些智能手环在使用2年后其屏幕就会出现老化迹象即屏幕变暗。第一代OLED车灯样件确实也存在这样的问题，这种现象如果出现在汽车上，显然，任何人都无法接受。人们还是希望一切都是以保证耐用性为前提，在奥迪的质量标准中将其寿命设定为15年，要知道一个普通的钨丝灯泡的累计寿命也才不过几千小时。
● 续航500km的纯电动SUV
质保部门下属的电子研发团队并不是新技术的推动者，而是捍卫者。除了用于LED灯外，全车8000个左右的半导体元件大部分分布于控制器之中，奥迪A8全车有超过100个控制器，他们被20套CANBUS总线系统连接。质保部们的电子研发团队所做的工作就是确保每一个半导体元件都能有着可靠的稳定性。

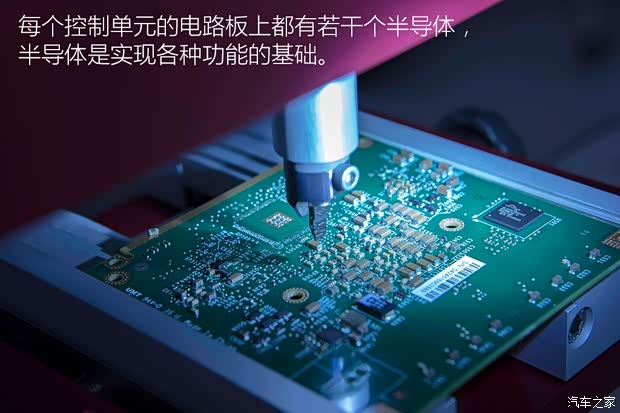

半导体是通过焊接的方式镶嵌在电路板上进而组成一个控制器，根据控制器的不同功能，电路板要承受不同程度的负载，特别是对于电动车来说，现在的奥迪Q7和A8混动版车型的动力电池电压为450V，到了2018年，奥迪会推出一辆续航里程达到500km的纯电动车型。除了电池的能量密度是关键因素外，电压会被提升至500V，这是一个新的电动车平台，更高的电压对于电能的传输效率以及电机的能量密度都有着直接的提升，电缆也会因高电压而减小线束的直径，从而实现轻量化，在这样的技术优势面前，工程师关注的焦点同样在半导体身上，高达500V的电压会让半导体面临着巨大的压力，最薄弱的地方就存在被大电流烧蚀甚至熔断的可能，焊点和如头发丝般直径的连接铁丝都可能存在一些问题。

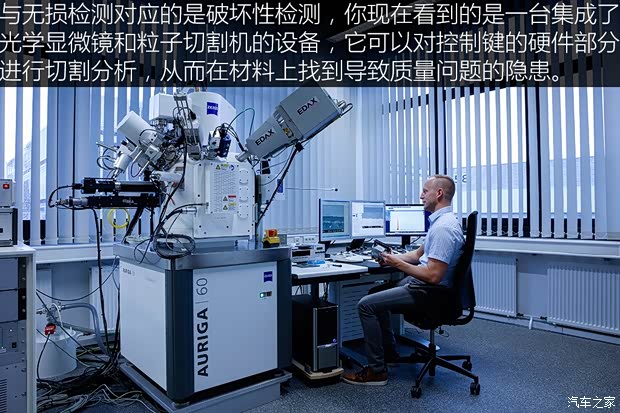

经过一系列复杂工况的测试之后，工程师会通过高倍数显微镜、X光机，来观察连接半导体的焊点以及连接铁丝，如果焊点内部出现了气孔或者连接铁丝出现了烧蚀情况，这都会造成控制器或者电能系统中DC/AC转化器的故障。必要的时候还会动用粒子切割设备来对有需要的部位进行横截面的切割或者分层切割，进而从材料本身找出解决问题的突破点。

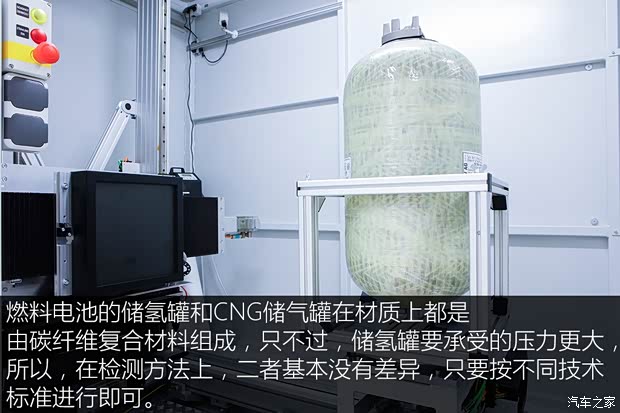

● 燃料电池研发进度仍处保密状态
汽车的电气化发展是半导体技术进化的源动力，从另一个角度来看，无论是电动化，还是智能化技术，要在量产可行性方面获得实质性发展，也要依赖半导体技术，双方进始终保持着相辅相成、携手共进的关系。半导体技术的更迭技术越来越快，体积越做越小，最新的半导体可以将体积做到纳米级，德国工程师找了一个能帮我理解的参照物，HIV病毒的直径是100纳米，最小的半导体可以把直径控制在10纳米！
